三、燃油供給系統零件的拆卸和安裝

1、說明：

1）卡箍須全部更換成彈性或螺旋式卡箍

2）發動機上的燃油軟管只可用彈性卡箍緊固，不允許使用堅定卡箍或螺旋式卡箍。

3）用V.A.G1921卡箍夾鉗來安裝彈性卡箍。

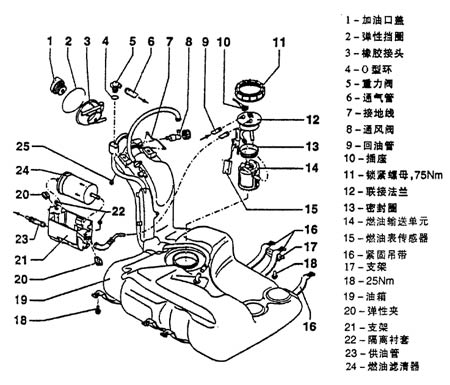

2、帶附件的油箱和燃油濾清器的拆卸和安裝（見圖4）

圖四

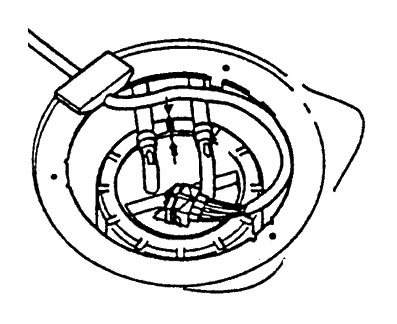

（1）燃油輸送單元聯接法蘭的安裝位置，（見圖5）

圖五

法蘭上的標記須與油箱上的標記對齊。

（2）檢查通風閥

1）桿在靜止位置：關閥。

2）桿被壓向箭頭方向（見圖6）：打開。

圖六

注意！

燃油管路處于壓力狀態下，松開軟管接頭前，先將抹布放在接頭處，小心地擰下緊管以卸壓。

3、拆裝燃油表傳感器或從滿或半滿油箱上拆裝燃油泵(燃油輸送單元)，應注意以下幾點：

（1）拆裝開始前，為排凈蒸發出的燃油氣，必須在油箱安裝口附近安裝一個插入式的燃油蒸發氣排放軟管。如果沒有燃油蒸氣排放裝置，可使用送氣量大于15m3/h的離心式送風機(電機不處于氣流中)。

（2）皮膚勿接觸燃油!務必戴上防油后套。

4、清潔規定

在燃油供給系統/噴射裝置附近工作時，清洗前應注意下述五項規定：

1）斷開接頭前應徹底清洗所有接頭及周圍區域。

2）拆下的零件應放在清潔表面并覆蓋好，勿使用有絨毛的布。

3）若不馬上修理，則已打開的部件應蓋上或鎖起來妥善保管。

4）干凈的零件才可安裝

①只有在安裝前才從包裝中取出備件。

②未包裝存放的零件(如在工具箱中等)不能使用。

5）盡可能不用壓縮空氣。

6）盡可能不移動汽車。
