捷達王燃油供給系統部件檢修流程5

瀏覽[4675]次 [2008-12-9]

四、燃油泵的檢查

1、檢查條件

1）蓄電池電壓正常

2）第十八號保險絲正常

2、檢查功能和電壓供給

（1）接通故障閱讀器V.A.G1551(V.A.G1552)并用地址碼01選擇發動機電子控制單元。為此必須打開點火開關

接通故障閱讀器，并選擇發動機電子控制單元

（2）顯示屏顯示如下

SchnelleDatenüberagungHELP

Funktionanwhlen××

快速數據傳遞幫助

選擇功能××

1）按顯示屏上顯示的內容操作故障閱讀器。

2）按下鍵0和3，實現“執行元件診斷”功能。

（3）顯示屏上顯示如下

SchnelleDatenüberagungQ

03-Stellglieddiagnose

快速數據傳遞Q

03-執行元件診斷××

按Q鍵認可輸入內容。

（4）顯示屏上顯示如圖9所示（燃油泵必須運轉）

Stellglieddiagnose→

EinspritzventilZy1.1-N30

執行元件診斷→

1缸噴油閥N30

繼續進行執行元件診斷功能直到結束。

（5）顯示屏上顯示如下

SchnelleDatenüberagungHELP

Funktionanwhlen××

快速數據傳遞幫助

選擇功能××

1）按鍵0和6以中止輸出，按Q鍵認可輸入。

2）關閉點火開關。

（5）燃油泵不轉：

1）拆下左前方腳窩處的罩蓋

2）用工具從繼電器盤上12號位置拔下燃油泵繼電器(J17)。

說明：

必須用工具從繼電盤上拔下繼電器，拔之前應斷開蓄電池接地線。

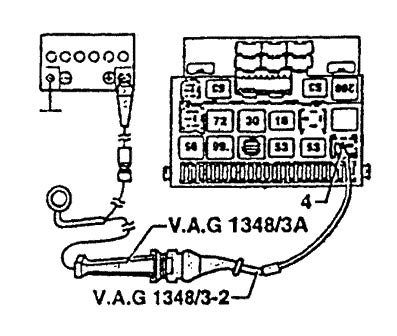

3）把帶有轉接線V.A.G1348/3-2的遙控器V.A.G1348/3A接到觸點4和蓄電池正極上，見圖7。

圖七

4）啟動遙控器

（6）燃油泵運轉：檢查燃油泵繼電器的工作情況。

（7）燃油泵不轉

1）拆下油箱蓋

2）從油箱聯接法蘭上拔下插頭

3）把帶有輔助接線V.A.G1594的二極管電筆V.A.G1521接到插頭的外觸點，見圖8。

圖八

4）啟動遙控器，發光二極管應亮

（8）發光二極管不亮

1）按電路圖查清電線斷路處并排除故障。

2）用專用工具3127從聯接法蘭上擰下鎖緊螺母。

3）檢查聯接法蘭和燃油泵之間電線是否接好，應保證線路無斷路處。

4）更換燃油泵。

3、檢查供油量

（1）檢查條件

1）燃油泵壓力正常

2）接通遙控器V.A.G1348/3A

（2）檢查步驟

1）從加油口上取下加油口蓋

注意！

燃油管路處于壓力狀態下，松開軟管接頭前，先將抹布就在接頭處，小心地?cái)Q下軟管以卸壓

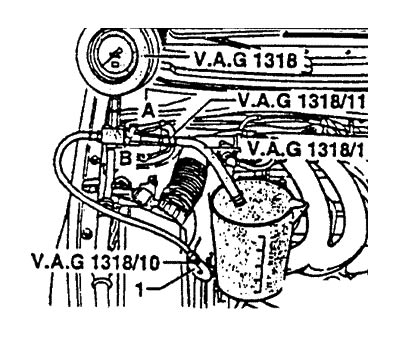

2）從燃油分配器上撥下燃油管1，見圖9。

圖九
