捷達王燃油供給系統部件檢修流程6

瀏覽[4371]次 [2008-12-9]

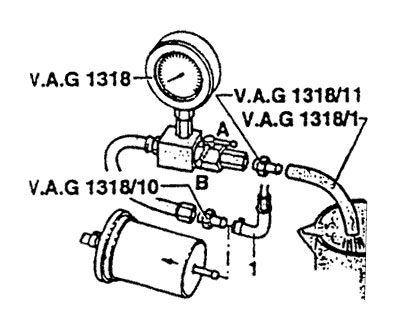

3）把帶有轉接線V.A.G1318/10的壓力測試儀接到燃油管1上，見圖9。

4）把軟管V.A.G1318/1插到壓力測試儀接頭V.A.G1318/11上，并將其放到量杯中，見圖9。

5）打開壓力測試儀的鎖止旋塞，平衡桿指向流動方向A。

6）起動遙控器V.A.G1348/3A，慢慢關閉鎖止旋塞，直到壓力表顯示3bar壓力。不要再改變鎖止旋塞位置。

7）倒凈量杯。

8）燃油泵供油量取決于蓄電池電壓，把帶輔助接線V.A.G1594的萬用表接到汽車蓄電池上。

9）啟動遙控器30秒，測量蓄電池電壓。

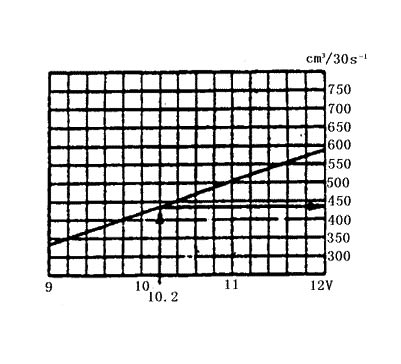

10）把供油量與額定值對比，見圖10。

圖十

①小供油量cm3/30秒。

②發動機靜止時和泵運轉時燃油泵電壓(約比蓄電池電壓低兩伏)。

讀取舉例：

測量時若蓄電池電壓為12.2V，則燃油泵電壓比蓄電池電壓低兩伏，小供油量為430cm3/30秒。

（11）若未達到小供油量

1）檢查燃油管路是否有管徑收縮處(拆疊)或阻塞。

2）從燃油濾清器進油口拔下輸油軟管。

3）把帶接頭V.A.G1318/10的壓力測試儀V.A.G1318接到軟管上，見圖11。

圖十一

4）再檢查供油量

（12）若達到小供油量，則更換燃油濾清器。

（13）若未達到小供油量

1）拆下燃油泵，檢查濾芯阻塞情況。

2）此時若還未找到故障，則更換燃油泵。

（14）供油量正常后，若供油系統仍有故障(如供油系統中暫時故障)，則按下述方法檢查燃油泵的電流消耗

1）把所有松開的燃油管路都要接上。

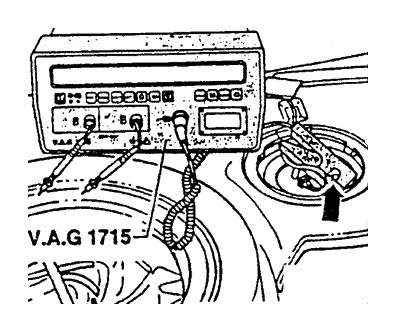

2）把萬用表V.A.G1715上的電流夾鉗夾到紅/黃導線上，見圖12。

圖十二

3）起動發動機，怠速運轉。

4）測量燃油泵的電流消耗，額定值：大8安培。

說明：

若燃油供給系統的故障只是暫時的，可以在試車時檢查，但需兩人才可完成。

如果超過額定電流消耗，則更換燃油供給單元。
